Sensor de Hoja Mojada TS253

Información del servicio

Descripción

Sensor de hoja mojada TS253

---

Características destacadas:
- La salida eléctrica máxima, se logra para sensor mojado, y
esta equivale aproximadamente a 0,01 veces la alimentación
conectada al sensor



ESPECIFICACIONES

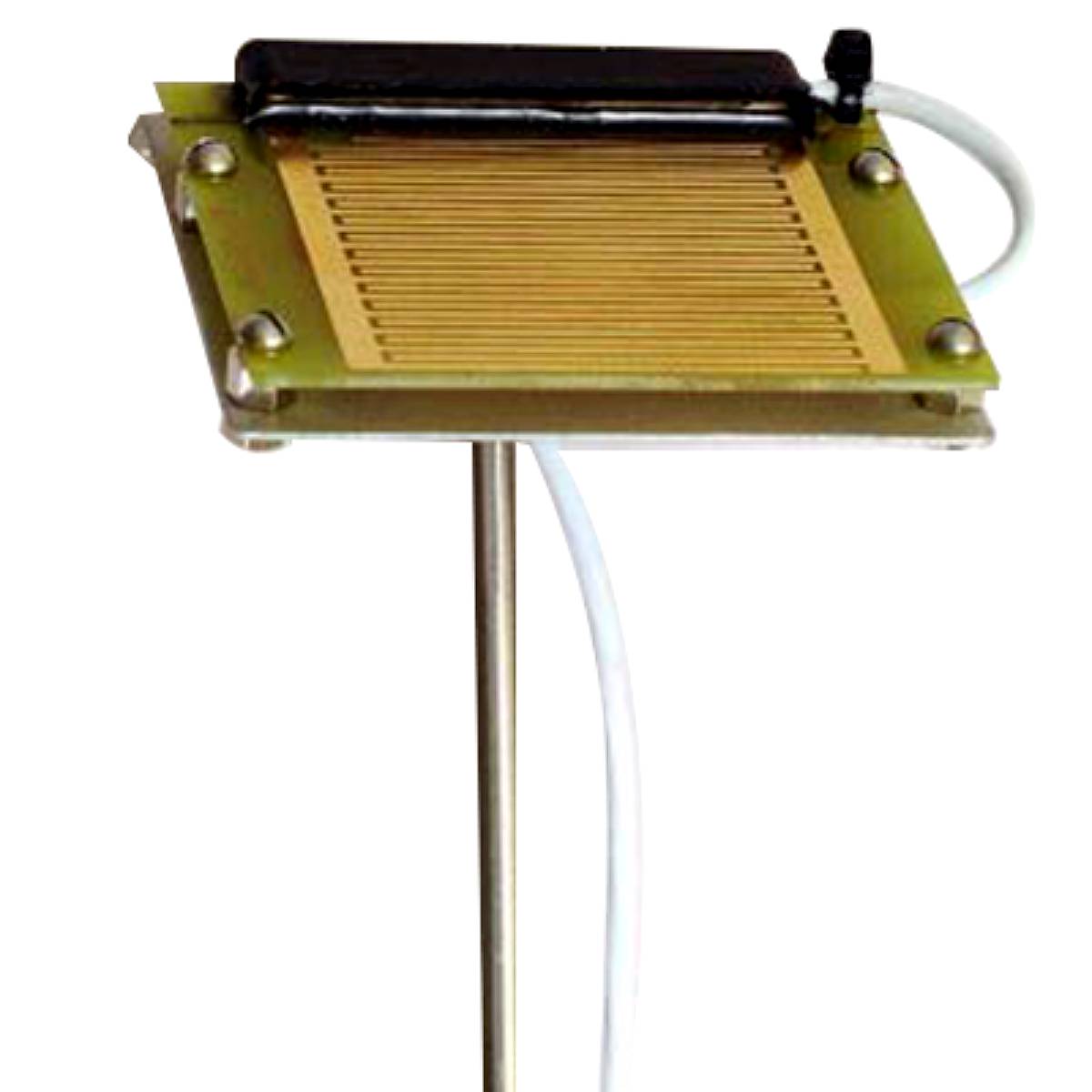

El Sensor TS253 esta diseñado para simular una hoja y medir la condición de seca/ mojada.

Para ello utiliza una placa de circuito impreso sobre la cual se hallan 2 líneas conductoras con cierta proximidad entre si las cuales están recubiertas en oro para evitar la corrosión ante la exposición a intemperie.

Estas 2 líneas conductoras están aisladas, ante la presencia de humedad sobre la superficie existe una conducción eléctrica entre ellas. Se puede interpretar esto como una resistencia variable en función del grado de humedad existente:

Sensor seco: R sensado = ∞
Sensor mojado: R sensado = 0



- Alimentación: 0 a 16 Vcc 0 ó 12 Vca (entre 1 y 2 Khz)
- Salida: Seca < 20mV
- Humedad: > 50mV
- Área de sensado: 57 x 52 mm
- Longitud del cable: 5 mts
- Soporte: Base metálica con varilla de montaje
*Otras especificaciones y rangos disponibles a pedido.

---
